Тема: По мне так
Это фен  |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
13.04.2009 22:39 |
|
Vivan755 [offline]
Статус: Пользователь
Дата регистрации: 05.11.2008
Комментарии: 683
|
Тема: ...

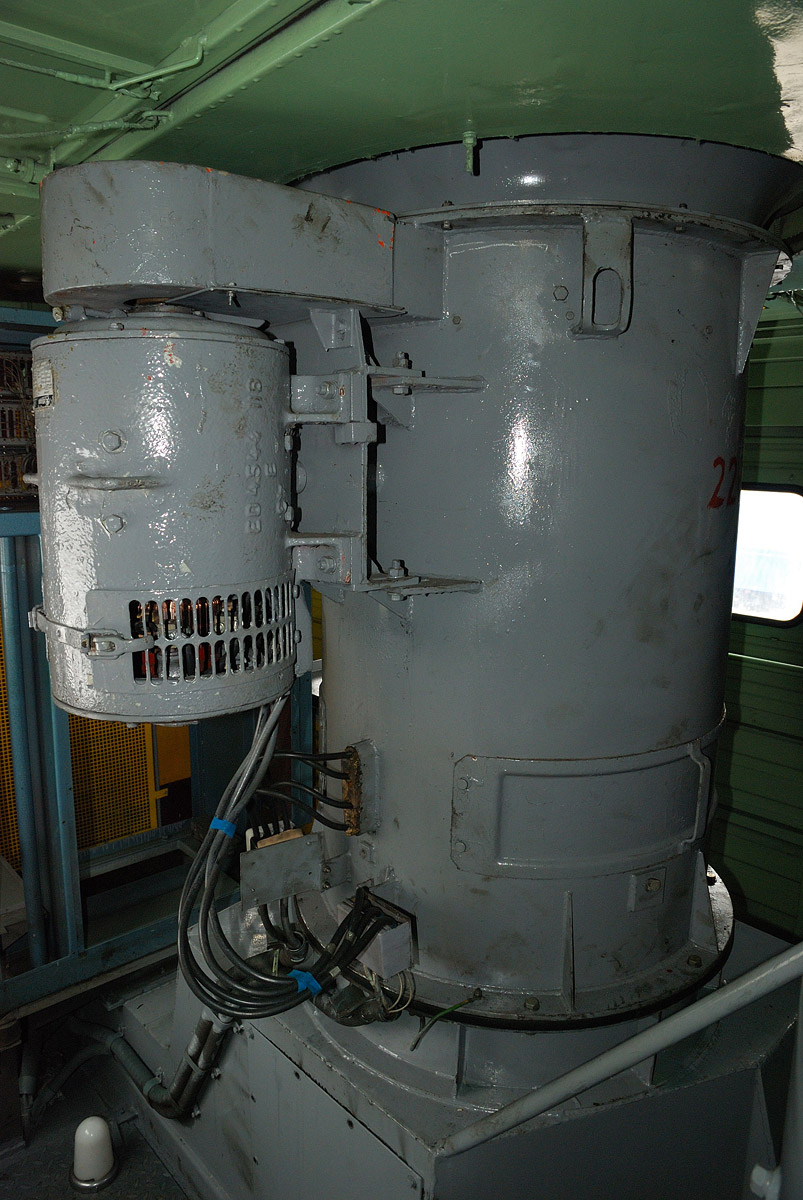

От сотого шкафа один шкилет остался... Вентилятор обдувает тяговые двигатели задней тележки, сбоку на нём висит генератор управления 503 на 50 вольт. Второй такой же самовар стоит над передней тележкой |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
13.04.2009 23:09 |
|
donatalldrive [offline]
Статус: Пользователь
Дата регистрации: 23.07.2007
Комментарии: 1242
|
Тема: а всего их
на ЧС-7 4 штуки - по 2 в каждой секции. Относятся ко вспомогательным машинам, воздух в них идет сверху вниз. генератор врашется посредством передачи вращательного момента при помощи ремней (они спрятаны под кожухом над генератором). Вся установка называется мотор-вентилятор. Это для тех кто не знает что это такое. |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
13.04.2009 23:33 |
|
дмб [offline]
Статус: Пользователь
Дата регистрации: 03.09.2006
Комментарии: 572
|
Тема: От этой хрени, та что сбоку, АКБ заряжается?
А сам электродвигатель у вентилятора где? |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
14.04.2009 00:40 |
|
wikt100 [offline]
Статус: Пользователь
Дата регистрации: 15.10.2008
Комментарии: 649
|
Тема: Сам
ЭД МВ находится в этой трубе. Под крышками находится коллектор |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
14.04.2009 10:36 |
|
donatalldrive [offline]
Статус: Пользователь
Дата регистрации: 23.07.2007
Комментарии: 1242
|
Тема: а это я так
понимаю синхронный генератор, так ведь? |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
14.04.2009 10:44 |
|
wolzow [offline]
Статус: Пользователь
Дата регистрации: 02.09.2008
Комментарии: 1837
|
Тема: donatalldrive
ты ж на ЗЭРЗ работал, неужто не знаешь? Сбоку генератор тока управления 1-3А-1731/4, коллекторный, 4-х полюсной, напряжением 60 В, ток 83,5 А, мощность 5 кВт. |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
14.04.2009 21:20 |
|
donatalldrive [offline]
Статус: Пользователь
Дата регистрации: 23.07.2007
Комментарии: 1242
|
Тема: wolzow
с твоих слов такое чувство что я изучал до последнего болтика электровозы.....волзов, поставьте себя на мое место. Я вообще с другой электротехнической частью электровоза сталкивался.
А по поводу генератора - если это явнополюсная машина 2р=2 то это ничто иное как синхронный генератор. Интересно, какого класса напряжение у него на запитку возбудителя идет.....?  |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
14.04.2009 21:24 |
|
_BRIGADI®_ [ ]
Статус: Гость
|
Тема: donatalldrive
Ну написали же КОЛЛЕКТОРНЫЙ !!! Значит постоянного тока.
А напряжение на возбуждение идёт 50 В через плату регулятора напряжения (РЩ). |
|
|
|
|
Символ сайта САМОВАР.COM
Категория - Элементы и детали |
14.04.2009 22:58 |
|
wolzow [offline]
Статус: Пользователь
Дата регистрации: 02.09.2008
Комментарии: 1837
|
Тема: волзов, поставьте себя на мое место.
Я - ВОЛЬЦОВ!
"Я вообще с другой электротехнической частью электровоза сталкивался." - Ну ХЗ мож и так, но мне казалось осн. зачасти электровоза надо знать, по крайней мере род тока |
|
|
|
|
