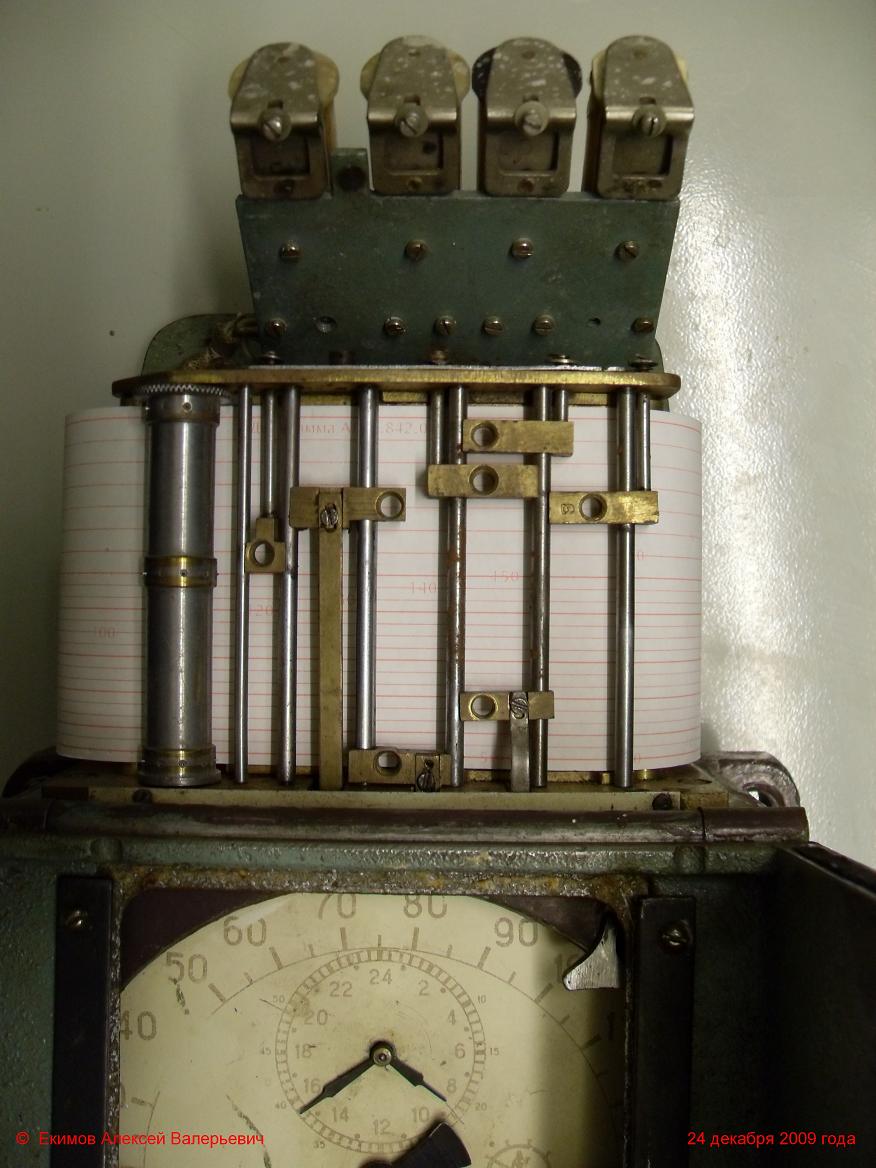

Регистрирующее устройство скоростемера 3СЛ2М №37302

Регистрирующее устройство скоростемера 3СЛ2М №37302
| Описание: |
Скоростемерная лента, подвижные колодки писцов ( 7 писцов ), электромагниты желтого, красно-желтого, красного сигналов АЛСН и последний электромагнит - ЭПК. На его колодке писца даже буква "Э" есть обозначающая писец ЭПК.
Временной писец (минутный) каждые 30 минут плавно поднимается до верхней точки, затем "падает" до нижней точки, прочерчивая вертикальную линию. Регистрация часов прозводится наколами на скоростемерной ленте. Там стоит так называемое "перо часовых наколов" на обратной стороне (за лентой), это там где щелка за временным писцом. Когда минутный писец спадает на целом часу, перо в этот момент производит часовой накол на скоростемерной ленте. |
| Слова для поиска: |
скоростемер, устройство, регистрирующее, скоростимер, 3СЛ2М, СЛ2М, 37302, прибор, элементы, детали |
| Дата загрузки в галерею: |
11.05.2010 23:48 |
| Просмотров: |
6432 |
| Скачиваний: |
0 |
| Рейтинг: |
0.00 (0Голос(ов)) |
| Размер: |
146.1 KB |
| Автор фотоизбражения: |
Гость |
коммент |
3 |
Информация EXIF [!]
| Производитель камеры: |
Samsung Techwin |
| Модель: |
VLUU L210 / Samsung L210 |
| Дата создания: |
24.12.2009 12:17:35 |
| Фокусное расстояние: |
6.3mm |
|
|
|
Навигация по страницам комментариев
| Найдено: 3 комментариев на 1 страницах. Выведено: с 1 по 3. |
 Регистрирующее устройство скоростемера 3СЛ2М №37302
Категория - Элементы и детали |
12.05.2010 00:58 |
|
№ной [offline]
Статус: Пользователь
Дата регистрации: 27.02.2008
Комментарии: 1170

|
Тема: электромагниты красного, красно-желтого, желтого сигналов
Ж-КЖ-К-ЭПК |
|
|
|
|
Регистрирующее устройство скоростемера 3СЛ2М №37302
Категория - Элементы и детали |
12.05.2010 18:48 |
|
Андрей Б [offline]
Статус: Пользователь
Дата регистрации: 26.04.2010
Комментарии: 16
|
Тема: 3СЛ2М
Нет колодки писца заднего хода |
|
|
|
|
Регистрирующее устройство скоростемера 3СЛ2М №37302
Категория - Элементы и детали |
13.05.2010 15:12 |
|
Екимов Алексей [ ]
Статус: Гость
|
Тема: Про скоростемер
Не на всех скоростемерах имеется писец заднего хода. Какие-то скоростемеры выпускались с восьмым писцом, то есть писцом заднего хода, а какие-то без него.
На самых ранних скоростемерах СЛ2 было всего три писца,это 1950 - 1960 годы, у них на циферблате эмблема завода "ЛГА Ленинград" наверное питерского производства. Затем Тбилисский Приборостроительный завод, наладил выпуск более современной модификации СЛ2М (3СЛ2М), там уже электромагниты АЛСН и ЭПК устанавливались, и иногджа писец заднего хода. В 1980 году производство скоростемеров передали в Пензу на предприятие "Электромеханика", где они назывались 3СЛ2М-150п. Возможно механические скоростемеры выпускаются там по сей день, по крайней мере в 2009 году еще выпускались. |
|
|
|
|
