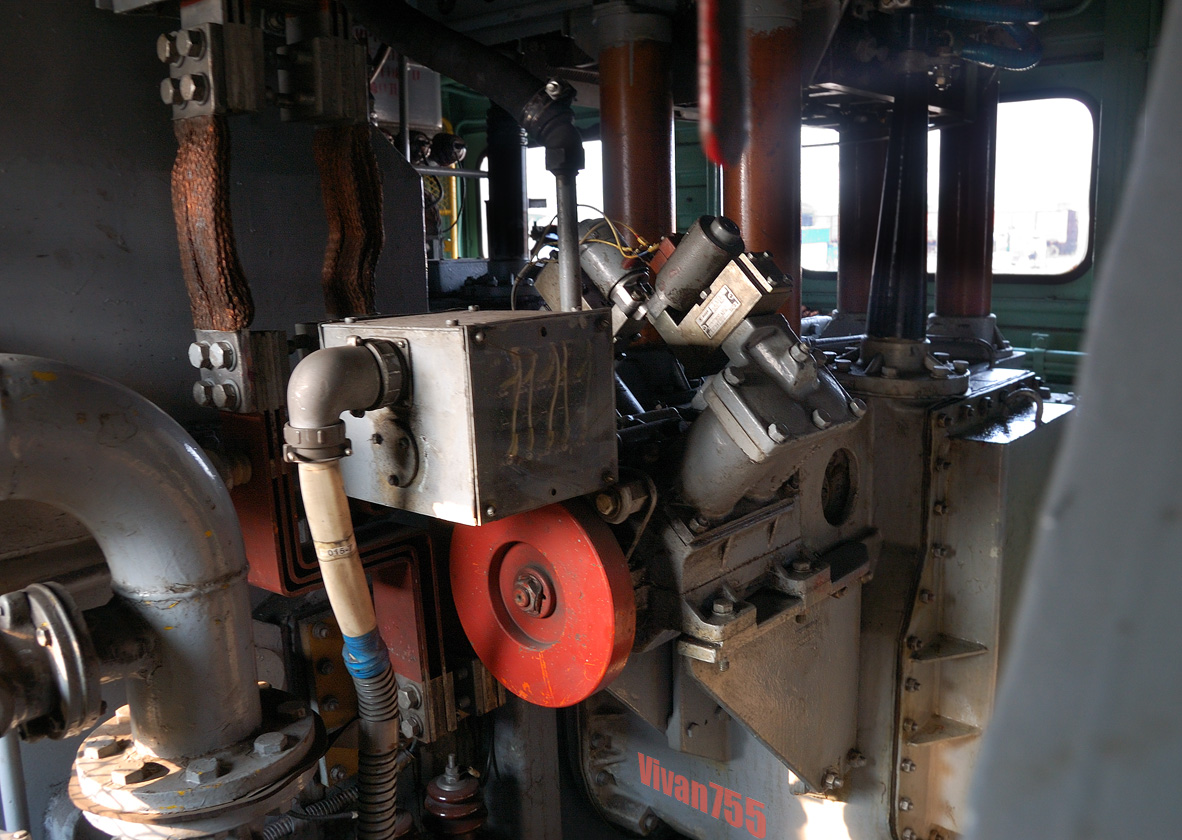

Переключатель ступеней электровоза ЧС4Т-614

Переключатель ступеней электровоза ЧС4Т-614
| Описание: |
С краповым маховиком — 4-цилиндровый пневмодвигатель привода, на цилиндрах стоят воздухораспределители с вентилями, над маховиком блокировки (низковольтные контакты, переключающие цепи управления в зависимости от положения пневмодвигателя). Пневмодвигатель крепится к баку высоковольтного избирателя, который переключает 32 отпайки трансформатора, изменяя напряжение на тяговых двигателях. На коричневых стойках на избирателе стоят контакторы мощности S1-S4, облегчающие работу избирателя
Эти три части — избиратель, пневмодвигатель, контакторы мощности — и составляют переключатель ступеней. Крепится ПС к баку трансформатора, слева от бака отходят две силовые шины к выпрямительной установке передней тележки, ещё левее труба от масляного насоса к радиаторам |
| Слова для поиска: |
ЧС4Т, 614, избиратель, переключатель, ступеней, контактор, позиция, пневмодвигатель, трансформатор |
| Дата загрузки в галерею: |
12.10.2010 22:20 |
| Просмотров: |
2763 |
| Скачиваний: |
0 |
| Рейтинг: |
0.00 (0Голос(ов)) |
| Размер: |
327.0 KB |
| Автор фотоизбражения: |
Vivan755 |
