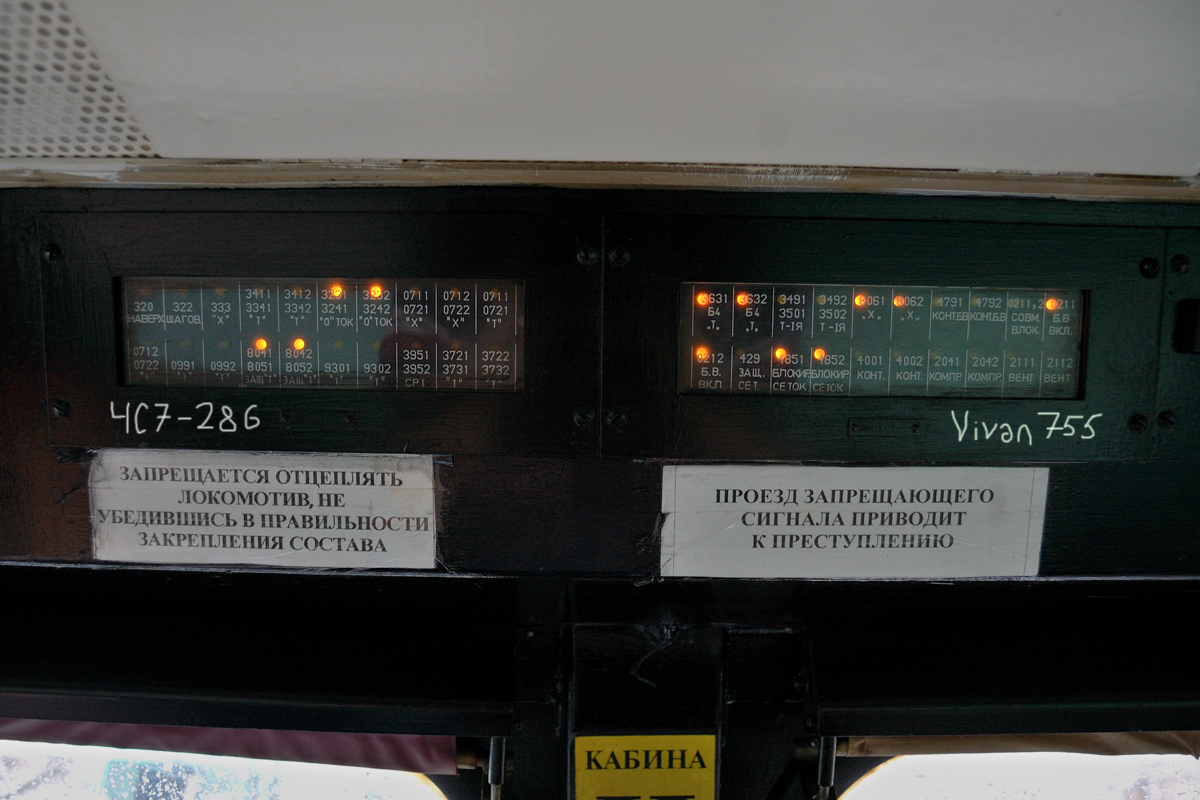

Панели сигнализации 839, 838, электровоз ЧС7-286

Панели сигнализации 839, 838, электровоз ЧС7-286
| Описание: |
Стоят на ЧС7 с номера 286 включительно, показывают состояние многих аппаратов электровоза.
Из основных светодиодов горят: светодиоды БВ 0211, 0212 (021 — схемный номер БВ, 1 и 2 — номер секции, это же для остальных аппаратов), почему горят, непонятно, БВ сейчас выключены, а схемы подключения этих табло под рукой нет; реле нулевого тока 323, эти реле включаются при отпавших всех линейных контакторах, при включенном хоть одном размыкаются, разрывая цепь включения БВ; реле безопасности 485 — все защитные сетки высоковольтных камер закрыты, реле защит тяги 806, которые при срабатывании любой из защит в режиме тяги отключают БВ.
После подъёма токоприёмников и включения БВ загорятся 479 (низковольтные контакторы удержания БВ), 400 (контакторы включения управления вспомогательными машинами), после включения мотор-вентиляторов — 211, контакторы вентиляторов, после установки реверсивной рукоятки вперёд или назад — контактор «Ход» 333, включающийся после разворота всех реверсоров и переключателей «Ход-Тормоз» в правильное положение, и шаговое реле 322. |
| Слова для поиска: |
ЧС7-286, ЧС7, 286, 838, 839 |
| Дата загрузки в галерею: |
23.01.2011 08:03 |
| Просмотров: |
3642 |
| Скачиваний: |
0 |
| Рейтинг: |
0.00 (0Голос(ов)) |
| Размер: |
295.8 KB |
| Автор фотоизбражения: |
Vivan755 |
коммент |
6 |
Навигация по страницам комментариев
| Найдено: 6 комментариев на 1 страницах. Выведено: с 1 по 6. |
 Панели сигнализации 839, 838, электровоз ЧС7-286
Категория - Электровозы. Интерьер |
23.01.2011 10:43 |
|
wikt100 [offline]
Статус: Пользователь
Дата регистрации: 15.10.2008
Комментарии: 649

|
Тема: Ваня,
Спасибо за фото! Жаль, что эл-зы Шкоды больше не нужны нашей стране |
|
|
|
|
Панели сигнализации 839, 838, электровоз ЧС7-286
Категория - Электровозы. Интерьер |
23.01.2011 23:53 |
|
Антон Ярославский [offline]
Статус: Пользователь
Дата регистрации: 24.02.2007
Комментарии: 466
|
Тема: Leva9312
Каким образом дешевле, поясните))) |
|
|
|
|
Панели сигнализации 839, 838, электровоз ЧС7-286
Категория - Электровозы. Интерьер |
23.01.2011 23:57 |
|
Vivan755 [offline]
Статус: Пользователь
Дата регистрации: 05.11.2008
Комментарии: 683
|
Тема: ...
Не дешевле, уж это точно, да и что там выпускать, ЧС2Т, модернизированный уборкой группового переключателя? ИМХО, лучший сейчас вариант — механику делать на КЗ, а кабину и электрооборудование монтировать на УЗЖМ, у них они гораздо лучше |
|
|
|
|
Панели сигнализации 839, 838, электровоз ЧС7-286
Категория - Электровозы. Интерьер |
24.01.2011 13:57 |
|
Petrov-Vodkin [offline]
Статус: Пользователь
Дата регистрации: 14.01.2011
Комментарии: 143
|
Тема: а кабину и электрооборудование монтировать на УЗЖМ
Вы эти ящики кабиной называете... 2ЭС6,2ЭС10 |
|
|
|
|
Панели сигнализации 839, 838, электровоз ЧС7-286
Категория - Электровозы. Интерьер |
24.01.2011 14:36 |
|
Ирина [offline]
Статус: Пользователь
Дата регистрации: 14.07.2007
Комментарии: 5387
|
Тема: Кто был внутри и машинисты
такую ерунду не скажут. |
|
|
|
|
Панели сигнализации 839, 838, электровоз ЧС7-286
Категория - Электровозы. Интерьер |
24.01.2011 18:22 |
|
Vivan755 [offline]
Статус: Пользователь
Дата регистрации: 05.11.2008
Комментарии: 683
|
Тема: ...
Да и те, кто их видит регулярно, а не на выставке в лучшем случае. А кто был внутри, тот оценил, насколько буковая отделка лучше душистого пластика и отваливающейся через год рукоятки скорости |
|
|
|
|
