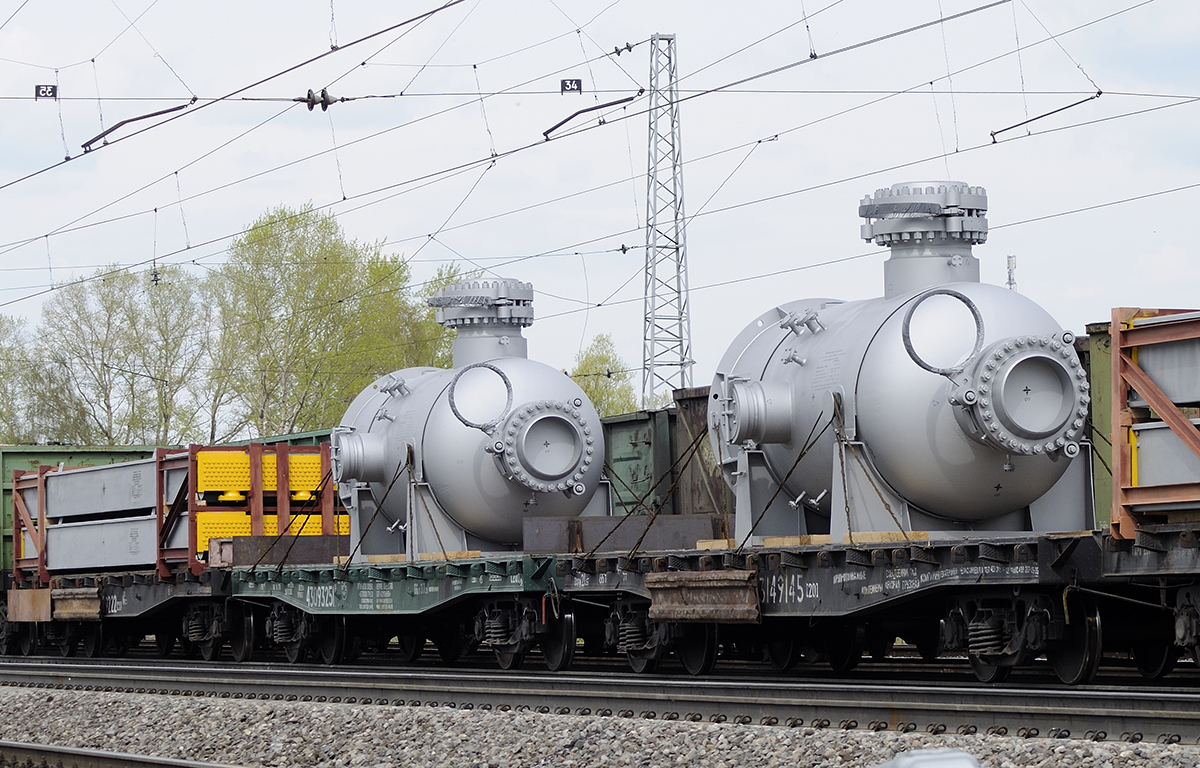

Элементы газового оборудования на платформах

Элементы газового оборудования на платформах
| Описание: |
на ст. Рязанцево, Ярославская обл. СЕВ.Ж.Д. 06.05.12 |
| Слова для поиска: |
платформы, платформа, Рязанцево, СЖД |
| Дата загрузки в галерею: |
08.05.2012 20:56 |
| Просмотров: |
1843 |
| Скачиваний: |
3 |
| Рейтинг: |
0.00 (0Голос(ов)) |
| Размер: |
765.0 KB |
| Автор фотоизбражения: |
Jakov Blumkin |
коммент |
7 |
Информация EXIF [!]
| Производитель камеры: |
NIKON CORPORATION |
| Дата создания: |
06.05.2012 15:21:51 |
| Фокусное расстояние: |
70mm |
|
|
| Дата создания: |
06.05.2012 |
|
Навигация по страницам комментариев
| Найдено: 7 комментариев на 1 страницах. Выведено: с 1 по 7. |
 Элементы газового оборудования на платформах
Категория - Грузовые |
08.05.2012 21:10 |
|
pishalov92 [offline]
Статус: Пользователь
Дата регистрации: 21.08.2006
Комментарии: 619

|
Тема: я кое-что в этом смыслю
это теплообменники промышленные |
|
|
|
|
Элементы газового оборудования на платформах
Категория - Грузовые |
08.05.2012 21:19 |
|
Jakov Blumkin [offline]
Статус: Пользователь
Дата регистрации: 05.01.2010
Комментарии: 320
|
Тема: Весьма не похоже
с другой стороны заслонка. |
|
|
|
|
Элементы газового оборудования на платформах
Категория - Грузовые |
08.05.2012 22:26 |
|
Stuff [offline]
Статус: Пользователь
Дата регистрации: 15.12.2009
Комментарии: 75
|
Тема: Очень сомневаюсь
что это запорная, по конструкции ни на что не похоже. |
|
|
|
|
Элементы газового оборудования на платформах
Категория - Грузовые |
09.05.2012 10:24 |
|
freQ [offline]
Статус: Пользователь
Дата регистрации: 14.10.2008
Комментарии: 32
|
Тема: !
Это циклонные пылеуловители компрессорных станций магистральных газопроводов, а на соседних платформах лежат теплообменные секции аппаратов воздушного охлаждения газа |
|
|
|
|
Элементы газового оборудования на платформах
Категория - Грузовые |
09.05.2012 11:26 |
|
Jakov Blumkin [offline]
Статус: Пользователь
Дата регистрации: 05.01.2010
Комментарии: 320
|
Тема: ВО.
Вот это я понимаю, разъяснение. Как назвать фото правильно и покороче? |
|
|
|
|
Элементы газового оборудования на платформах
Категория - Грузовые |
09.05.2012 13:16 |
|
LeveL [offline]
Статус: Пользователь
Дата регистрации: 16.02.2010
Комментарии: 338
|
Тема: Как назвать фото правильно и покороче?
Назовите так:"Оборудование для очистки и охлаждения газа на компрессорных станциях"
И поясните, что природный газ через каждые 100-150 км необходимо сжимать заново(компремировать) т.к. в процессе движения по трубопроводу давление его снижается. Вообще за счёт этой разности давлений движение и происходит. Газ, приходя на компрессорную станцию (КС), проходит стадию очистки в циклонных пылеуловителях. Далее компремирование в центробежных нагнетателях (насос для газа по простому). Там он сжимается и, как следствие, нагревается. (Наверняка помнят все велосипедный насосик и то. как он нагревался, когда колесо накачивали. Процесс идентичный)" Далее - охлаждение в АВОГ (аппараты воздушного охлаждения газа). Охлаждение нужно для того, чтобы газа в трубу "поместилось больше". Иными словами, если пустить в трубу горячий газ, то он, охладившись в трубе в объёме уменьшится (положите пустую пластиковую бутылку с закрытой крышкой в морозильную камеру - увидите сей процесс уменьшения объёма) и давление снизится. Вот почему газ нужно охладить до подачи его в магистраль. Также в северных районах в условиях вечной мерзлоты тёплая труба растепляет грунт вокруг себя и начинаются её подвижки. что вызывает появление в ней напряжений. Далее газ идёт до следующей КС и процесс повторяется. |
|
|
|
|
Элементы газового оборудования на платформах
Категория - Грузовые |
09.05.2012 13:29 |
|
Hottabich [offline]
Статус: Пользователь
Дата регистрации: 01.06.2011
Комментарии: 1362
|
Тема: LeveL
Отличное объяснение,все бы так разъясняли!
Спасибо за интересную информацию!  |
|
|
|
|
