Машинное отделение ЧС7-274, передняя часть

Машинное отделение ЧС7-274, передняя часть
| Описание: |

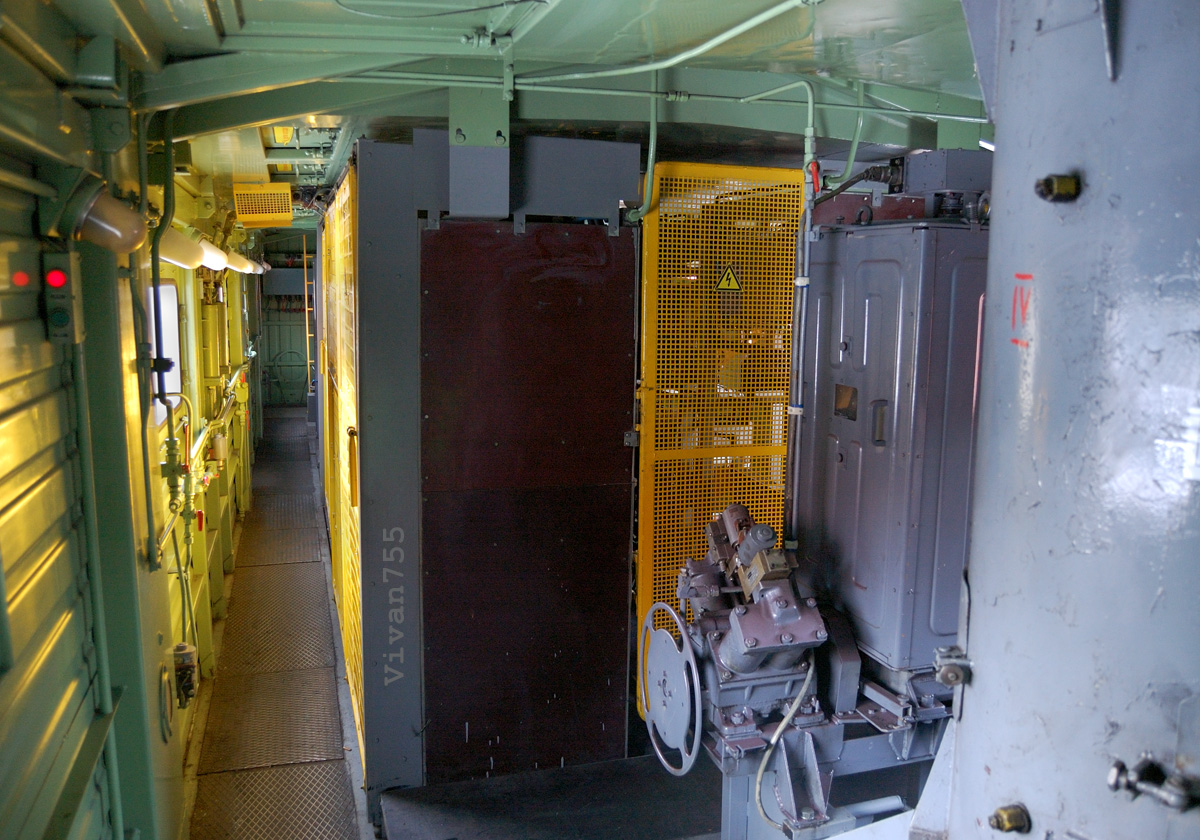

Вид из переднего правого угла машинного отделения ЧС7 в хвост. Справа подписанный цифрой IV (четвёртый вентилятор электровоза, это вторая секция) мотор-вентилятор тяговых двигателей передней тележки, за ним кулачковый контроллер ПБК 330, управляющий силовыми контакторами, далее высоковольтная камера. На стене горит красная лампа «Разъединитель включён», значит, токоприёмник соединён с крышевой шиной, гори вместо красной зелёная лампа «Заземлитель включён», крышевая шина была бы заземлена, а двери высоковольтной камеры были бы разблокированы. Разъединитель, заземлитель и токоприёмник управляются общим переключателем с пульта, для каждой секции электровоза свой переключатель. За лампами песочный бункер со смотровым окном внизу. А ещё за осветительным окном на стене виднеются цилиндры открытия жалюзи охлаждения реостата. Снято в марте 2010-го |
| Слова для поиска: |
ЧС7, 274, Челябинск, контроллер, ПБК, 330, вентилятор, разъединитель, заземлитель, пантограф, токоприемник |
| Дата загрузки в галерею: |
26.03.2010 07:46 |
| Просмотров: |
3627 |
| Скачиваний: |
2 |
| Рейтинг: |
0.00 (0Голос(ов)) |
| Размер: |
393.4 KB |
| Автор фотоизбражения: |
Vivan755 |
